2月27日,展讯通信在2017世界移动通信大会(MWC)上宣布推出14纳米8核64位LTE芯片平台 SC9861G-IA。除了这款芯片颇为不俗的性能之外,这款芯片最大的亮点在于是由全球掌握最先进制造技术的Intel为这款芯片代工,而且是采用的是Intel目前最好的14nm制造工艺。可以说,展讯SC9861G-IA开了Intel为中国IC设计公司代工芯片的先河。
一直以来,虽然台积电在芯片代工领域的市场份额独占鳌头,但在芯片制造工艺上,Intel始终掌握了最先进的技术。
不过,虽然intel有全球顶尖的制造工艺,但除了一些小厂商,或者像被Intel收购的阿尔特拉这类IC设计公司之外,Intel鲜有大规模为其他厂商代工。
GPU行业领头羊英伟达公司的黄仁勋就曾经表示:Intel应该利用自己高级半导体工艺的优势为NVIDIA、高通、苹果和德州仪器代工芯片,而不是自己瞎鼓捣移动芯片。然而,Intel的代工业务规模很小,前Intel发言人Jon Carvill也曾表示:Intel的目前的重点是设计自己的产品,而非竞争对手。
因此,虽然Intel空有最先进的半导体制造工艺,但却鲜有为英伟达、高通、德州仪器等fabless厂商做芯片代工。即便随着PC市场成为夕阳市场,全球PC市场的下滑,Intel在产能上出现过剩,工厂开工率不足产能闲置的情况,Intel依旧鲜有为其他IC设计公司代工。
可以说,本次Intel为展讯代工手机芯片,开创了Intel为中国IC设计公司代工芯片的先河。
就以CPU、GPU、基带这三大件来看,SC9861G-IA的技术指标还是颇为不俗的。
就CPU来说,SC9861G-IA集成了8核Intel的Airmont架构处理器,主频2.0G。Airmont是Intel 14nm ATOM核心架构,相较于前一代的22nm Silvermont核心架构基本相同,只是工艺提高减小了面积和功耗。相对于ARM,Intel的架构在指令并行度上高(包括Atom),流水线也长,同时也要求更高的分支预测,乱序执行的电路,以及更大的高速Cache。
这些带来的优点,就是在复杂计算下,Intel CPU的高效,但这是以高能耗为代价的,Atom已经在乱序,分支预测,并行流水线上做了一些妥协,不过在性能上仍然明显强于同时期ARM。就用户体验来说,普通操作,浏览,轻量级应用下,两者差别不大,但工程软件,复杂游戏(3D画面除外)下,Intel明显要强不少。因此,就裸CPU的性能来说,SC9861G-IA是无可挑剔的。
就GPU来说,SC9861G-IA集成了Imagination PowerVR GT7200图像处理器,Imagination 的PowerVR 在性能上和性能-功耗比上都有着不错的表现,至少在品牌上magination 的PowerVR 系列GPU要比ARM的MALI系列GPU更高端,而且有着更好的性能功耗比。
而这也是苹果手机A系列处理器大多采用Imagination 的PowerVR 原因,比如iPhone7 plus 的A10 处理器就是采用PowerVR 7XT GT7600 Plus GPU, 有6个核心。而展讯用的GT7200与GT7600 Plus同属一个系列,虽然从编号上看会让人感觉GT7200比GT7600 Plus低端一些,而且GT7200的核心数只有GT7600 Plus的三分之一,但GT7200性能还是不可小觑——GT7200 是双核的概念,但性能指标与ARM Mali 高端的T880 四核不相上下。换言之,就是SC9861G-IA在GPU上与华为麒麟950使用的Mali-T880MP4属于同一个档次。
在基带上,展讯实现了可支持五模(TDD-LTE / FDD-LTE / TD-SCDMA / WCDMA / GSM)全频段LTE Category 7 (CAT 7),双向支持载波聚合以及TDD+FDD混合组网,下行速率可达300Mbps,上行速率达100Mpbs。虽然不能支持CDMA,但在中国移动用户一家独大,中国电信CDMA开始逐步退网的大环境下,在各家运营商普遍开通VoLTE之后,在4G全网通网络的支持下,CDMA支持就不再是重点了。

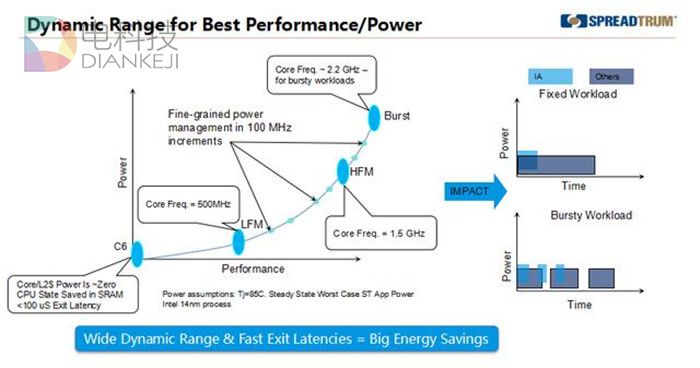

另外,由于采用了Intel的14nm制造工艺,而Intel的14nm制造工艺相当于台积电的10nm制造工艺。因此,SC9861G-IA是目前市面上制造工艺最先进的手机芯片。在采用Intel的14nm制造工艺的情况下,会带来更好的性能-功耗比,在能耗上的表现也值得期待。
几款SoC中,展讯SC9861G-IA的CPU采用8核Airmont,GPU集成了Imagination PowerVR GT7200图像处理器基带支持五模(TDD-LTE / FDD-LTE / TD-SCDMA / WCDMA / GSM)全频段LTE Category 7 ,采用Intel的14nm制造工艺。
麒麟950的CPU部分采用四核Cortex A53和四核Cortex A72,GPU采用Mali T880MP4,基带处于原地踏步状态,依旧只支持LET CAT.6,采用台积电16nm制程工艺制造;麒麟960的CPU为四核1.8G Cortex A53和四核2.4G Cortex A73,GPU集成了8核Mali G71,制造工艺依旧为台积电16nm制造工艺。
骁龙820的CPU部分采用四核Kryo微结构,GPU采用Adreno 530,集成了自家的X12 LTE基带,支持LTE CAT.12,采用三星14nm制程工艺制造。
就CPU来说,展讯SC9861G-IA由于裁员了Intel的Airmont架构,在性能上完全不逊色于同时期的ARM。就GPU来说,SC9861G-IA大致与麒麟950属于同一水平,较麒麟960和高通骁龙820有一定差距。就基带来说,展讯SC9861G-IA是不如高通骁龙820的,相对于麒麟960,展讯SC9861G-IA也存在无法支持CDMA网络的不足。但相对于华为上一代旗舰的麒麟950只支持LET CAT.6的基带,展讯SC9861G-IA的基带还是有优势的。
就制造工艺来说,展讯SC9861G-IA是最好的——由于采用了Intel的14nm制造工艺,而在芯片制造工艺上,Intel始终掌握了最先进的技术。举例来说,虽然同样是14nm制造工艺,三星的14nm制造工艺就和Intel的14nm制造工艺有不小的差距。据业内人士表示,由于存在指标注水的情况,三星的14nm制造工艺与Intel的20nm制造工艺相当。虽然台积电的16nm制造工艺也存在注水的情况,但水分要比Intel的小,而这也是三星代工的14nm制造工艺的苹果A9处理器不如台积电的16nm制造工艺的原因。
因此,采用Intel的14nm制造工艺的展讯SC9861G-IA拥有最好的制造工艺,而且即便下半年采用三星10nm或台积电10nm的华为麒麟970、高通骁龙830/835、三星猎户座芯片上市,SC9861G-IA在制造工艺上依然毫不逊色与这些旗舰芯片,笔者认为,展讯SC9861G-IA的性能功耗比是比较值得期待的。
目前来说,虽然展讯在通信技术上落后于高通,但其基带的技术水平略高于MTK。加上华为海思麒麟芯片出于华为的整体战略考虑,目前还看不到对其他手机整机厂商出售并提供技术支持的可能性,所以要动摇联发科或者高通的市场地位,目前中国大陆厂商中走在最前列的就是展讯。而无论是展讯集成Intel的核心还是ARM的核心,加上紫光和Intel在背后给展讯提供资金和技术上的支持,展讯或许有超越MTK的潜力。
